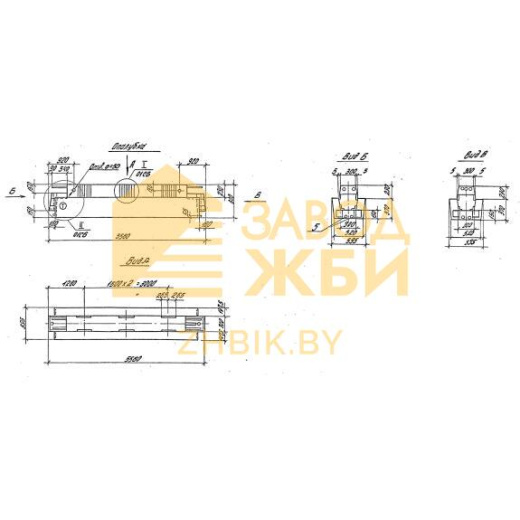

1РДП 6-56-50 АтVк

Ригель 1РДП 6-56-50 АтVк – это железобетонная конструктивная единица, которая обладает высокой прочностью. Данное изделие разработано для создания перекрытий зданий. В конструкции здания на ригель опираются многопустотные плиты. Данное изделие имеет Т образное поперечное сечение, высота сечение 600 мм. Разработано два типа ригелей в зависимости от расположения в каркасе здания: оснащенные двумя полками и с одной полкой. Для придания особой прочности и несущей способности армирование ригелей 9.0 и 6.6 метровых осуществляется предварительно напряженной арматурой. Ригели длиной 3.0 метра выполняются без предварительного напряжения. Полки ригеля рассчитаны принимать нагрузку от плит перекрытия, на ступень выше чем сам ригель.

Расшифровка маркировки

Маркировка изделия разработана согласно ГОСТ 29009-78. Маркировка – это условное обозначение изделия, состоящее из буквенно - числовых групп, каждая из групп несет характерную информацию об изделии. Рассмотрим на конкретном примере маркировку ригеля 1РДП 6-56-50 АтVк где:

1. 1– индекс типоразмера ригеля;

2. РДП – буквенное обозначение;

3. 6 – высота сечения изделия, в дм.;

4. 56 – длина изделия, в дм.;

5. 50 – нагрузка;

6. ATV – класс напрягаемой арматуры;

7. к - индекс расположения ригеля в здании.

В маркировку возможно внесение дополнительных индексов «к»; «с»; «д»; «ф»; «л» в конце обозначения. Данные индексы указывают на расположение ригелей в конструкции здания: «к» - в крайнем пролете; «с» - среднем пролете; «д» - у деформационного шва; «ф» - для установки фахверка; «л» - у лестничной клетки. Принято наносить на каждое изделие маркировочное обозначение при помощи трафарета краской темного цвета.

Материалы и производство

Изготовления ригеля возможно на заводе или полигоне сборного железобетона. Данное изделие изготавливается согласно Серии 1.020.1-4. Для формования конструктивных элементов используются опалубочные формы, перед заполнением формы бетоном, ее зачищают от предыдущих бетонных остатков, и смазывают маслом. Для бетонирования изделий используется тяжелый бетон марок 400 (класс В30), марок 500 (класс В40). Перед приготовлением бетонной смеси все используемые компоненты проверяются на качество. Марка бетона по морозостойкости и водонепроницаемости принимается в конкретном случае. Армирование ригеля выполняется пространственными каркасами, сварными сетками, отдельными стержнями и закладными деталями. Для придания изделию особой прочности принято производить армирование с преднапряжением стержней электромеханическим или термическим способом. Принято использовать горячекатаную стержневую сталь класса ATVk по ГОСТ 10884-81. Для закладных деталей, используется сортовой прокат из стали по ГОСТ 380-71*. Для извлечения изделий из металлической формы, а также их подъема при монтаже сделаны два отверстия диаметром 50 мм. В случае необходимости возможно монтирование монтажных петель. Выступающие металлические части изделий необходимо обрабатывать от коррозийного воздействия.

Извлечение изделий из стальной формы, допускается производить после достижения бетоном отпускной прочности. Изделия испытываются на прочность, жесткость и трещиностойкость. Сверяется фактическое расположение закладных относительно рабочих чертежей. Проводят контрольные замеры геометрических параметров.

Транспортировка и хранение

Хранят готовые изделия на складе или специально подготовленной площадке. Изделия укладываются горизонтально в один ряд или невысокие штабеля. Ригели должны складироваться рассортированные по маркам и типоразмерам. При транспортировании изделия необходимо фиксировать.
