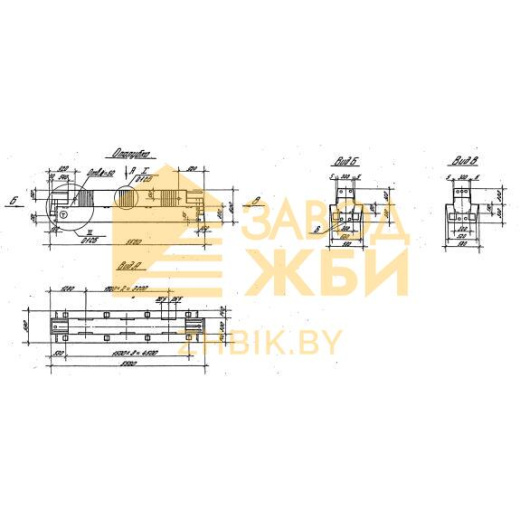

1РДР 6-56-180 АтVс

Ригель 1РДР 6-56-180 АтVс – железобетонный строительный материал, высокой прочности. Ригель разработан для сооружения перекрытия из ребристых плит для зданий и сооружений различного назначения. Ригель представляет собой балку снабженную полками для опоры плит. Ригель разработан с высотой сечения 600 мм. Выпуск ригелей регламентирует Серия 1.020.1-4. Согласно, нормативного документа ригели разделяются на два типа:

- с двумя полками или рядовые, они устанавливаются у деформационного шва;

- с одной полкой, устанавливаются у торцов здания.

Ригели пролетом 9.0; 6.0 метров изготавливают с предварительно напряженным армированием, ригели с длиной 3.0 метра без предварительного напряжения. Ригели рассчитаны как конструктивные элементы поперечных рам с жесткими узлами. Применение изделий допускается в неагрессивной, слабоагрессивной, среднеагрессивной и агрессивной среде газового воздействия.

Расшифровка маркировки

Маркировка разработана согласно ГОСТ 29009-78. Маркировка – это условное обозначение изделия, состоящее из буквенно - числовых групп, каждая из групп несет характерную информацию о ригеле. Рассмотрим на конкретном примере маркировку ригеля 1РДР 6-56-180 АтVс где:

1. 1– индекс типоразмера ригеля;

2. РДР – буквенное обозначение;

3. 6 – высота сечения ригеля, в дм.;

4. 56 – длина ригеля, в дм.;

5. 180 – нагрузка;

6. ATV – класс напрягаемой арматуры;

7. с - индекс расположения ригеля в конструкции здания.

В маркировку возможно внесение дополнительных индексов «к»; «с»; «д»; «ф»; «л» в конце обозначения. Данные индексы указывают на расположение ригелей в конструкции здания: «к» - в крайнем пролете; «с» - среднем пролете; «д» - у деформационного шва; «ф» - для установки фахверка; «л» - у лестничной клетки.

Материалы и производство

Производственный процесс ригеля предусмотрен в технологически оборудованном месте. Для формования изделий используются металлические формы. Все материалы для производства перед использованием проверяются на качество. Для бетонирования изделий используется тяжелый бетон марок 400 (класс В30), марок 500 (класс В40). Состав бетонной смеси должен удовлетворять условиям будущего эксплуатирования. Для упрочнения ригеля в него закладывается арматурный каркас из предварительно напряженной арматуры, класса ATVk по ГОСТ 10884-81. Предварительное напряжение арматуры может выполняться двумя способами электротермическим или механическим. Для сопряжения с другими конструктивными элементами в тело ригеля замоноличеваются закладные детали, для их изготовления используется сортовой прокат из стали по ГОСТ 380-71*. Для извлечения изделий из металлической формы, а также их подъема при монтаже предусмотрены два отверстия диаметром 50 мм. В случае необходимости возможно монтирование монтажных петель. Выступающие металлические части изделий необходимо обрабатывать от коррозийного воздействия.

Распалубка изделий производится после достижения бетоном отпускной прочности. Приемка ригелей ОТК завода - производителя производится партиями. Проводятся испытания изделий на прочность и трещиностойкость. Оценивается качество бетонной поверхности. Сверяется расположение закладных деталей относительно рабочих чертежей. В результате приема - сдаточных испытаний партия изделий снабжается документом о качестве.

Транспортировка и хранение

Хранят готовые изделия на складе или специально подготовленной площадке. Изделия укладываются горизонтально в один ряд или невысокие штабеля. Ригели должны складироваться рассортированные по маркам и типоразмерам. При транспортировании изделия необходимо фиксировать.
