Б 21 пр-1 (ИИ 23-7)

Ригель Б 21 пр-1 (ИИ 23-7) имеет вид прямоугольной балки. При рассмотрении поперечного сечения конструкции можно заметить, что оно напоминает перевернутую букву «Т». Это обусловлено наличием выступов - полок, предназначенных для опирания смежных конструкций в каркасе сооружения. Изделия могут иметь по одной полке, располагаемой исключительно с одной из сторон конструкции. На торцах элемента также присутствуют арматурные выпуски.

Применяются индустриальные ригели при строительстве многоэтажных промышленных зданий и производственных предприятий, при обустройстве ячеек с лестничными клетками. Элементы служат частью рамы с жесткими узлами. Расположенные на продольных торцах изделий полки служат основой для опирания плит перекрытий. Основным отличием данных строительных материалов является отсутствие в районе примыкания к стенкам лестничных клеток полок. Изделия отличаются высокой прочностью, надежностью и обладают продолжительным эксплуатационным сроком. Благодаря простоте монтажа конструкции в значительной степени позволяют ускорить сдачу объекта в срок.

Маркировочные обозначения

Нахождение требуемых строительных конструкций напрямую зависит от правильности нанесенных маркировочных обозначений. Они отражают ключевые характеристики и в совокупности символов Б 21 пр-1 (ИИ 23-7) имеют следующую расшифровку:

1. Б - тип конструкции - ригель;

2. 21 - порядковый номер типоразмера изделия;

3. пр - сторона расположения полки для опирания плит (лев - слева; пр - справа);

4. 1 - индекс, характеризующий несущую способность конструкций.

Запрещается произвольно корректировать маркировочные обозначения. Дополнительно можно отражать массу конструкции, дату изготовления, штамп отдела технического контроля.

Особенности производства

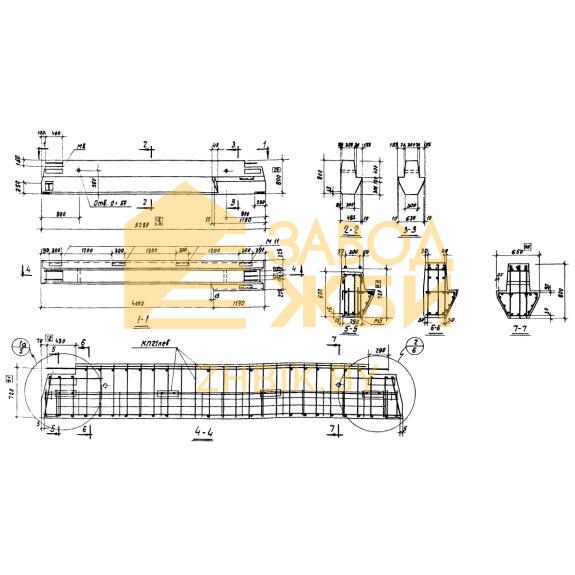

С подробным процессом изготовления индустриальных ригелей Б 21 пр-1 (ИИ 23-7) можно ознакомится на страницах нормативного документа Серии ИИ 23-7. В регламенте представлены рабочие чертежи конструкций, рекомендации о допустимых отклонениях в пропорциях, а также требования к материалам. Главным сырьем выступает тяжелый бетон марки М300. Физико-химические показатели бетонной смеси (водонепроницаемость и морозостойкость) зависят от территориальных климатических особенностей в регионе строительства.

Высокая прочность конструкций достигается благодаря наличию пространственных каркасов, размещаемых в опалубочной форме до заливки бетонной смеси на специальные фиксаторы. Для производства каркасов используется горячекатаная сталь периодического профиля класса AIII по ГОСТ 5781-61. Дополнительно применяется холоднотянутая проволока класса BI, соответствующая ГОСТ 6727-53. Закладные детали следует изготавливать из сортового проката марки СТ3, отвечающего требованиям ГОСТ 380-60.

Изделия должны пройти ряд проверок перед отправкой на хранение и конечному потребителю. Некондиционные изделия отбраковываются и хранятся отдельно. Результаты испытаний заносятся в сертификаты, предоставляемые с партией готовой продукции.

Транспортировка и хранение

Складирование и перевозка железобетонных ригелей Б 21 пр-1 (ИИ 23-7) должны осуществляться в рабочем положении с обязательным использованием инвентарных деревянных подкладочных материалов. Важно беречь конструкции от возникновения любых механических повреждений и обеспечить их надежную фиксацию в кузове транспортного средства до начала движения для исключения вероятности возникновения продольных и поперечных смещений. Обязательно соблюдение правил техники безопасности.
