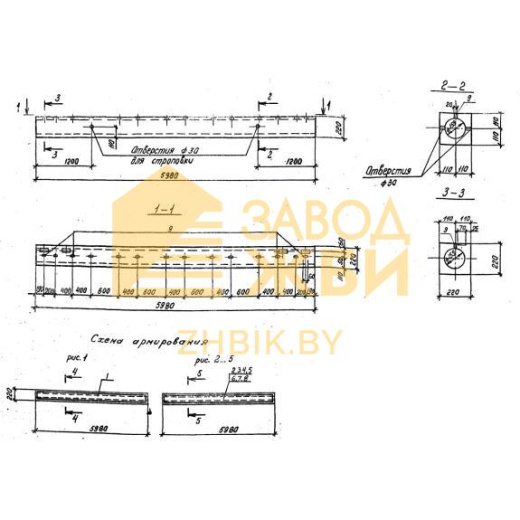

РП 4 (1.425.1-1)

Ригель прямоугольный РП 4 (1.425.1-1) является высокопрочным длинномерным изделием, выполненным из композиционного материала - железобетона. Регламент изготовления Серия 1.425.1-1 предусматривает изготовление линейки таких конструкций, как с обычным армированием, так и предварительно-напряженным. Особенностью элемента является наличие внутри сквозного отверстия, проходящего по всей длине ригеля, которое облегчает вес конструкции, а также позволяет при строительстве скрыть коммуникационные каналы. Областью применения такого изделия являются стены зданий с ограждением в виде асбестоцементных листов. Разработаны ригели для площадок, удовлетворяющих следующим климатическим условиям: скоростной напор ветра для I-IV районов и типов местности А, Б, с расчетными температурами до -50 градусов по Цельсию и с сейсмической активностью до 9 баллов включительно, а также для районов с обычными условиями строительства.

Расшифровка маркировки

Все железобетонные ригели наделены буквенно-числовым шифром, главной целью которого является содержание основной информации о габаритах, конструктивных особенностях и материалах, в кратком сжатом виде. Так расшифровка маркировки РП 4 (1.425.1-1) будет выглядеть следующим образом:

1. РП - ригель прямоугольного сечения, пустотный;

2. 4 - порядковый номер по несущей способности.

Маркировочная аббревиатура прописывается на готовом изделии водостойкой контрастной краской. Также там могут указываться датировка, масса, штамп ОТК и товарный символ изготовителя.

Материалы и производство

Прямоугольные ригели изготавливаются в заводских условиях, в стальных формах, в рабочем положении. Основной регламент, задающий производственные нормы и определяющий материалы - Серия 1.425.1-1. В качестве основы для РП 4 (1.425.1-1) применятся тяжелый бетон марки 300 по прочности на сжатие. Марка бетонной смеси по морозостойкости определяется в зависимости от максимальных холодных температур строительной площадки и варьируется в диапазоне F100-F150. Величина отпускной прочности бетона назначается с учетом требований ГОСТ 13015.1-81 и должна быть не менее 70% проектной марки бетона по прочности на сжатие.

Так как РП 4 (1.425.1-1) является несущей конструкцией, он должен обладать высокими показателями прочности, чтобы выдерживать статические и динамические нагрузки. Такая прочность закладывается в изделие в процессе армирования. Серия изготовления ригелей предусматривает использование как не напрягаемого, так и напрягаемого продольного армирования, с применением различных классов стали, выбор которых отражен в маркировке. В качестве поперечной арматуры предусмотрены сварные сетки из проволоки класса Вр-I диаметром 3 и 4 миллиметра. Натяжение стержневой арматуры осуществляется электротермическим способом, а проволочной арматуры - механическим.

Дополнительно для крепления волнистых асбестоцементных листов к ригелям предусмотрены пластмассовые трубки, закладываемые в опалубку прямоугольных элементов с помощью съемных штырей.

РП 4 (1.425.1-1), поставляемые потребителю, должны быть приняты техническим контролем предприятия-изготовителя согласно ГОСТ 18105.1-80.

Хранение и транспортировка

Складские мероприятия с железобетонными изделиями осуществляются в заранее спланированном помещении. Ригеля хранятся и перевозятся в рабочем положении, в штабелях, предварительно рассортированные по маркам. Здесь важно использование деревянных прокладок. Количество рядов по высоте должно быть не больше трех. При транспортировании также должны использоваться специальные крепления, предохраняющие железобетонную продукцию от опрокидывания.
