Стандарт изготовления изделия: Серия 3.407-40/70

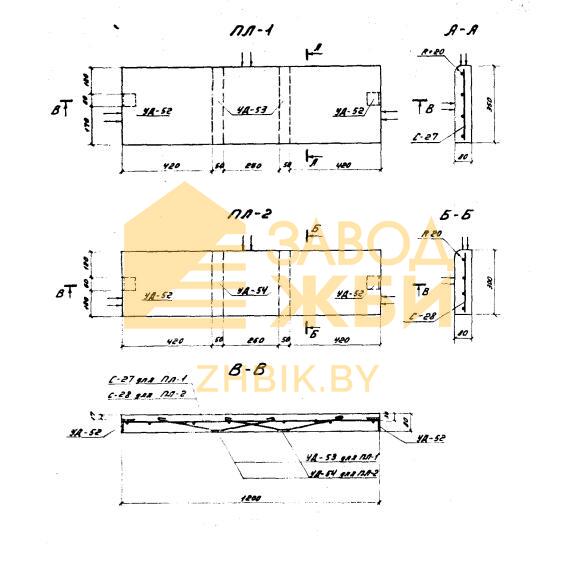

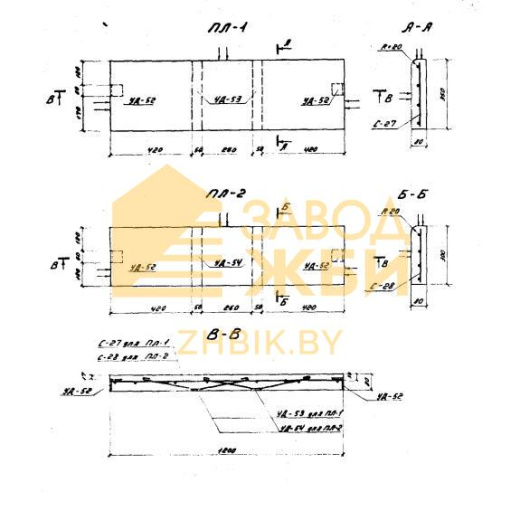

Ступени ПЛ 1 представляют собой высокопрочные прямоугольные конструкции. При рассмотрении изделий в поперечном сечении можно заметить, что на одной из граней присутствует скос, проходящий по всей длине. На поверхности элементов находятся закладные детали, необходимые для сопряжения со смежными конструкциями, а также для крепления перил.
Применяются унифицированные ступени при строительстве подстанций напряжением 35-500 кВ. Конструкции служат важными элементами при строительстве вспомогательных сооружений подстанций, так как они позволяют возвести лестничный пролет небольшой высоты для комфортного перемещения людей. Чаще всего изделий используют возле крылец. Размещаемые на конструкции закладные детали позволяют крепить перила и обеспечивают надежную фиксацию конструкции, исключая их смещения даже в процессе длительного использования. При разработке и расчётах изделий учитывались требования действующих нормативно правовых стандартов.
Маркировочное обозначение
На изделия масляной краской, устойчивой к вредоносному воздействию окружающей среды, наносятся специальные символы, отражающие главные особенности конструкций. Совокупность знаков ПЛ 1 позволяет быстро найти необходимые строительные элементы на складских территориях. Шифр имеет следующую расшифровку:
1. ПЛ - тип конструкции – ступень;
2. 1 - порядковый номер типоразмера изделия.
Не допускается внесение корректировок в маркировку. Дополнительно следует отражать массу, дату производства и штамп отдела технического контроля.
Особенности производства
Для того чтобы осуществить изготовление ступеней ПЛ 1 в соответствии с нормативными стандартами, следует обратиться к Серии 3.407-40/70. По условиям регламента производство должно осуществляться в стальных опалубочных формах, гарантирующих точные геометрические пропорции конструкций и высокое качество готовой продукции. В качестве главного материала выступает тяжелый бетон марки М200 по прочности на сжатие. Водонепроницаемость должна быть подобрана индивидуально исходя из климатических особенностей региона строительства, морозостойкость минимум F100. Поверхности, отмеченные на чертежах знаком виде двух стрелочек, выполняются с мозаичным слоем не менее 2 см толщиной и шлифуются. Все поверхности должны быть гладкими подготовленными под шпатлевку.
Армируются конструкции сварными сетками, собираемыми с помощью контактной точечной сварки. Для их производства используется горячекатаная сталь периодического профиля класса AI и AIII диаметром 8 и 10 мм. Она должна отвечать требованиям ГОСТ 5781-61. Закладные детали, расположенные на теле изделия, следует изготавливать из полосового проката марки в MP3 отвечающего требованиям ГОСТ 380-50. Для обеспечения продолжительного эксплуатационного срока службы конструкций следует покрывать все металлические части специальными противокоррозионными составами. Для этих же целей важно обеспечить проектную величину защитного бетонного слоя до поверхности армирования.
Потребителю поставляются конструкции, прошедшие ряд приемосдаточных испытаний и снабжаемые полным пакетом необходимой документации.
Транспортировка и хранение
Складирование и транспортировка ступеней ПЛ 1 должны осуществляться с соблюдением правил по технике безопасности. Укладку рекомендуется производить в штабеля с обязательным использованием инвентарных деревянных подкладок, препятствующих соприкосновению конструкций друг с другом. Для осуществления погрузочно-разгрузочных работ следует использовать специализированную технику. Важно беречь конструкции от возникновения любых механических повреждений.
