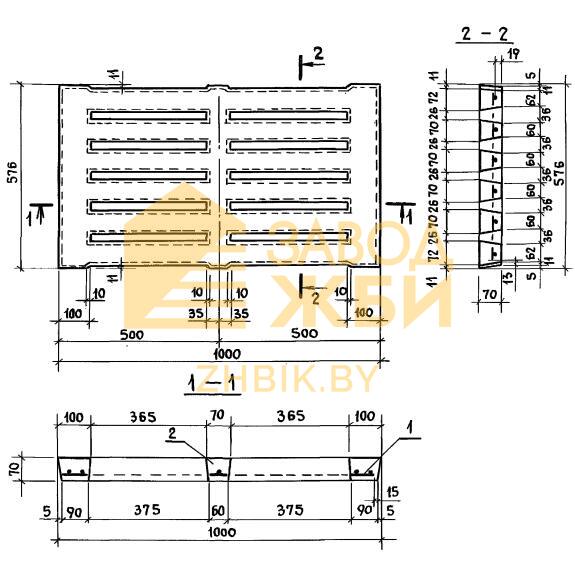

4РП 100-58

Решетки перекрытий каналов 4РП 100-58 – изделия прямоугольной формы с небольшими выступами по бокам, предназначенными для опирания на лотковые элементы или балки (в зависимости от условий типового проекта). Характерной отличительной особенностью конструкций является наличие сквозных прорезей на поверхности элемента, необходимых для просачивания назема.

Унифицированные решетки широко применяются при строительстве животноводческих промышленных зданий. Элементы используются совместно с лотками и балками, запроектированными по Серии 3.818.9-2, и служат для обустройства каналов, предназначенных для удаления навоза от содержащихся в зданиях животных. Назем просачивается через отверстия в решетке и благополучно удаляется по лотковому каналу предусмотренным по типовому проекту способом. Элементы разрабатывались с учетом рекомендаций ОНТП 17-86, и предназначены для обустройства полов в свиноводческих зданиях и сооружениях для крупного рогатого скота. Допускается эксплуатация конструкций в районах с сейсмичностью до 6 баллов.

Расшифровка маркировки

Условные маркировочные обозначения – главные поводыри по многочисленному номенклатурному ряду готовых изделий на складских территориях крупных промышленных предприятий по производству железобетонных конструкций. Знаки отражают ключевые характеристики, заключенные в цифровых и буквенных надписях. 4РП 100-58 имеет следующую расшифровку:

1. 4 – тип эксплуатации (1 и 3 – в станках для поросят – отъемышей, ремонтного и откормочного молодняка, КРС до 8 месяцев; 2 и 4 – для хряков и маток, КРС до 6 месяцев);

2. РП – тип конструкции – решетка перекрытия каналов навозоудаления;

3. 100 – длина;

4. 58 – ширина.

При отсутствии цифрового индекса в начале маркировки подразумевается эксплуатация элементов в секциях для зданий крупного рогатого скота (взрослых особей).

Материалы и производство

Процесс производства и требования к материалам прописаны в Серии 3.818.9-2. В качестве основного сырья рекомендуется использовать тяжелый бетон класса В30 по прочности на сжатие, соответствующий требованиям ГОСТ 26633-85 со средней плотностью 2400 кг/м2. Ввиду эксплуатации внутри отапливаемых зданий морозостойкость решеток 4РП 100-58 не нормируется. Водонепроницаемость W6. Величину защитного слоя бетона, предохраняющего поверхности рабочего армирования, следует сверять с рабочими чертежами конструкций.

Армирование изделий должно осуществляться стержневой горячекатаной сталью периодического профиля класса AIII по ГОСТ 5781-82 и обыкновенной проволокой периодического профиля класса Bp-I по ГОСТ 6727-80. Главная антикоррозионная защита – выдерживание защитных слоев бетона нормируемой толщины. Арматурные изделия должны отвечать требованиям ГОСТ 10922-90.

К поставке потребителю допускаются конструкции, прошедшие приемные испытания и подтвердившие соответствие нормативным и эксплуатационным показателям.

Транспортировка и хранение

Для хранения решеток перекрытия каналов 4РП 100-58 необходимо заранее выровнять поверхность. Изделия следует укладывать в штабеля на деревянные опоры с обязательным прокладыванием изолирующих материалов. Все штабеля должны быть рассортированы в соответствии с маркировочными обозначениями.

Транспортировка конструкций должна осуществляться с соблюдением мер предосторожности, позволяющих предотвратить возникновение механических повреждений, способствующих непригодности конструкций к дальнейшей эксплуатации. Погрузка и разгрузка должны производиться специализированной техникой.
