Ло 37-8

Лотки теплотрасс Ло 37-8 с отверстием производится согласно определенным правилам для строительства теплотрасс. Данное сооружение не может быть строго прямолинейным. Участки разграничиваются специальными компенсаторами (устройства, которые гасят "движения" труб вследствие температурных перепадов, если компенсаторы не устанавливать, то напряжения, которые возникают в металле, разорвут трубу). В этих местах укладывают лотки теплотрасс с отверстиями Ло 37-8 согласно действующему стандарту – Серии 3.006.1-2.87. Основные конструкционные отличия – наличие вырезок на одной из боковых граней, при этом боковая сторона равна длине самого лотка. Эти элементы устанавливают через регламентированные участки теплотрассы.

1. Варианты написания маркировки.

Лотки с отверстием Ло 37-8 маркируют согласно Серии 3.006.1-2.87. Данный стандарт позволяет записывать маркировочные знаки несколькими вариантами:

1. Ло 37-8 ;

2. Ло 37.8.

Все способы написания считаются верными.

2. Сфера применения.

Основное предназначение – обеспечение доступа к коммуникациям или сетям. Отверстие имеет стандартный диаметр 700 мм., которое позволяет производить на данные элементы монтаж вертикального колодца размерной группы, которая соответствует глубине залегания сооружения. Лотки с отверстиями применяют совместно с плитами перекрытия тип П14-3/2. Применяют Ло 37-8 для прокладки коммуникаций и сетей теплотрасс. Изделие выбирается для каждого объекта по максимально допустимой вертикальной нагрузке. Все сведения, чертежи и основные требования к данным лоткам закреплены в Серии 3.006.1-2.87. Изделия на объект поставляются с прочей разрешительной документацией.

Широко используется лоток данного типа для "сложных" мест, как например, повороты, места примыкания труб и другие. Основная сфера – газовые сети и кабельные каналы большой протяженности. Специальная форма лотка позволяет достичь значительной защиты труб. Это объясняется тем, что коммуникации имеют трехстороннее ограждение. Полная герметизация канала производится путем укладки плит перекрытия требуемой размерной группы. Образовавшиеся стыки промазывают цементным раствором марки по прочности не менее чем М50, промазывают мастикой и дополнительно обрабатывают гидрофобными составами. Повышенные изоляционные свойства канала объясняются образовавшейся воздушной прослойке. Такая камера не пропускает тепло. Допускается применять лотки для теплотрасс Ло 37-8 на грунтах разного типа, включая просадочные и плывуны.

3. Обозначение маркировки изделий.

Принятые маркировочные знаки расшифровывают согласно действующему стандарту – Серии 3.006.1-2.87. В основной группе тип изделия (Ло – лотки с отверстиями) и размерная группа (порядковый номер и допустимая нагрузка). Для более детального обозначения указывают специальные данные. Рассмотрим их.

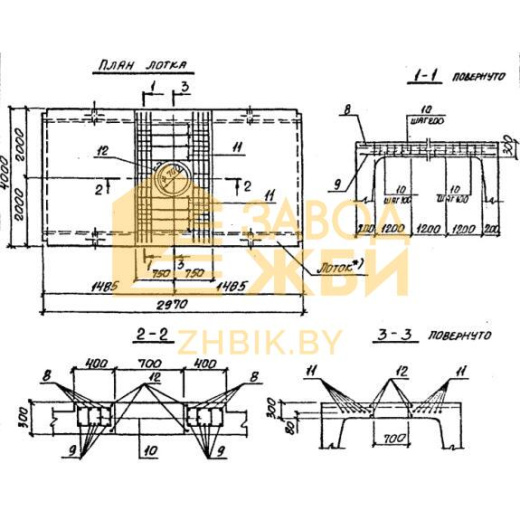

Лоток Ло 37-8 имеет следующие параметры и характеристики:

1. Длина – 2970 ;

2. Ширина - 4000 ;

3. Высота – 1500 ;

4. Масса – 9750 ;

4. Вертикальная допустимая нагрузка – 8 тс/м2;

6. Объем бетона на одно изделие –3,9 ;

7. Геометрический объем лотка – 17,82 .

4. Основные материалы и параметры.

Основной материал – бетон "тяжелых" марок класса прочности В25. Метод изготовления – вибролитье или вибропрессование (вибрирование смеси в специальных устройствах позволяет получить прочную смесь). В состав вводят мелкофракционный гравийный щебень и мелкозернистый песок. Эти инертные материалы позволяют повысить эксплуатационные характеристики, а также следующие свойства готовых изделий:

1. Водонепроницаемость – W4;

2. Морозостойкость – до 300 циклов полного промерзания и последующего размораживания;

3. Трещиностойкость.

Данные качества лотков с отверстиями для теплотрасс позволяют применять сооружения в условиях агрессивной внешней среды, включая сейсмическую активность до 9 баллов по шкале Рихтера, а также в условиях высокого стояния грунтовых вод. За счет дополнительного упрочнения изделий стальными сварными сетками – тип К1 и К2 с шагом 200 мм. и 70 мм., и рифленой арматурой (тип указан ниже) готовые лотковые элементы имеют очень долгий срок службы. В местах отверстий производится дополнительное укрепление. Это позволяет достичь прочности в месте отверстия. Применяют следующие стальные элементы:

1. 10А III и 18A III согласно ГОСТ 5781-82;

2. Стержень арматурный Ст3 и Ст18;

3. 6А III ГОСТ 5781-82, l=1440;

Лоток Ло 37-8 выдерживает значительные нагрузки. Данный элемент не является рядовым, и применяется только по условиям технического проекта.

5. Транспортировка и хранение.

Все лотки с отверстием для теплотрасс перевозят только с использованием спецмашин. Обязательно подкладывают доски или изолирующий материал в местах монтажных петель. Разгрузка производится с применением погрузчиков. Скидывание лотков не допустимо. При хранении также используют деревянные поддоны. Ряды должны быть уложены ровно, без навала. Штабеля должны быть ограждены от дождя, снега.
