ЛТК 219 (ГОСТ Р 56589-2015)

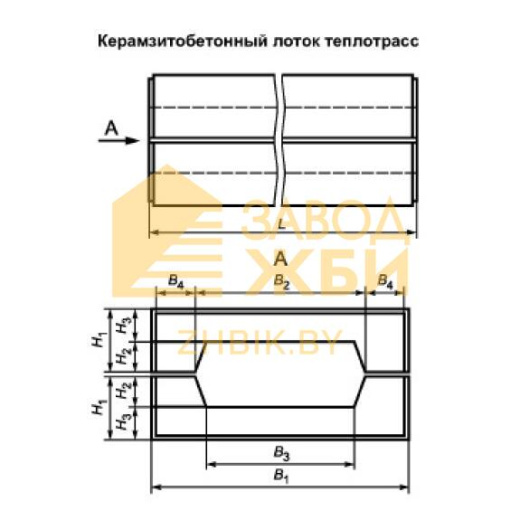

Лотки теплотрасс ЛТК 219 (ГОСТ Р 56589-2015) представляют собой высокопрочные строительные материалы, имеющие «П» - образную форму поперечного сечения. Конструкция отличается гладкостью и ровностью поверхностей.

Применяются унифицированные лотки при строительстве различных трубопроводов. Они укладываются в грунт и обеспечивают надежную защиту труб от давления земли и вредоносного влияния окружающей среды (резкие перепады температур, грунтовые воды и другие). Элементы относятся к группе негорючих материалов, имеющих класс пожарной опасности К0 по ГОСТ 30403. Конструкции отличаются легкостью и простатой монтажа, что делает данный материал популярным и экономически целесообразным на строительном рынке.

Маркировочные обозначения

Для простоты обнаружения нужных строительных материалов на их поверхности отражаются ключевые характеристики - маркировки. Они наносятся масляной краской, устойчивой к истираемости, и в совокупности символов ЛТК 219 (ГОСТ Р 56589-2015) имеют следующую расшифровку:

1. ЛТК - тип конструкции - лоток теплотрасс из керамзитобетона;

2. 219 - индекс, характеризующий максимальный диаметр труб, прокладываемых в лотке.

Не допускается произвольно изменять маркировочные знаки. Дополнительно можно прописывать массу, дату производства и штамп отдела технического контроля.

Особенности производства

Основным нормативным документом, подробно описывающим процесс производства лотков теплотрасс ЛТК 219 (ГОСТ Р 56589-2015) является ГОСТ Р 56589-2015. По условиям регламента в качестве главного материала следует использовать керамзитобетон класса В10, отвечающий требованиям ГОСТ 25820. Средняя плотность бетона в высушенном состоянии должна составлять D1100. Физико-химические показатели, такие как водонепроницаемость и морозостойкость, должны иметь соответствующие минимальные значения W4 и F35.

Унифицированные закладные детали в обязательном порядке должны быть надежно зафиксированы. Монтажные петли следует производить из круглой горячекатаной стали класса AI (А240), отвечающей требованиям ГОСТ 5781, допускается выборка следующих марок СТ3сп или СТ3пс по ГОСТ 380. Внешний вид и габариты арматурных сеток в составе конструкций должны отвечать требованиям нормативно правовой документации и располагаться в опалубочной форме на специальных фиксаторах до заливки бетонной смеси для обеспечения проектного положения и соблюдения величины защитного бетонного слоя. На металлические закладные детали необходимо наносить специальное противокоррозионное покрытие, соответствующее требованиям ГОСТ 9.301.

Величины допустимых отклонений необходимо сверять с рабочими чертежами и предписаниями строительных регламентов. Не допускается наличие оголенного армирования. Прочность конструкций должна определяться по методам, изложенным ГОСТ 8829. Результаты проверок заносятся в сертификаты, предоставляемые заказчику с партией готовой продукции.

Транспортировка и хранение

Складирование и транспортировка лотков теплотрасс ЛТК 219 (ГОСТ Р 56589-2015) должны осуществляться с соблюдением правил техники безопасности и требований ГОСТ Р 56589-2015. Укладка должна производиться в горизонтальные штабеля рядами в высоту не более 2-2,5 метров. Обязательно использование инвентарных деревянных подкладочных материалов, препятствующих возникновению продольных и поперечных смещений. Важно беречь конструкции от возникновения механических повреждений и надежно фиксировать их в кузове автотранспортного (железнодорожного, судоходного) средства до начала движения. Не допускается сброс, навал и перемещение волоком.
