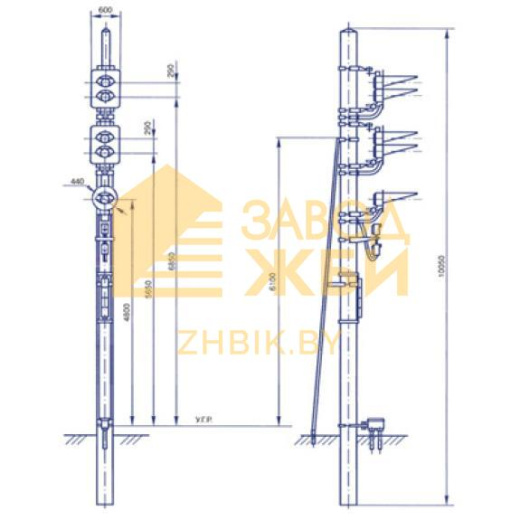

МСЦ 8

Стойки МСЦ 8 применяют для строительства контактной сети. Стойки кольцевого сечения марки МСЦ 8 – это опорные элементы высоковольтной сигнальной линии автоматической блокировки железнодорожных путей, номинальное напряжение которых составляет от 6 до 10 кВт. Конструктивно выглядят как бесстыковые стержни конического кольцевого сечения. Для закрепления траверс имеются специальные отверстия. Элементы обладают существенным запасом прочности и могут эксплуатироваться в условиях агрессивного действия внешней среды.

Стойки могут применяться для всех типов грунтов и климатических регионов, так как являются универсальными изделиями. Номенклатурный ряд включает 5 основных типоразмеров. Элементы данного вида наибольший интерес представляют для дорожного строительства. Железобетон, из которого изготовлены стойки, отвечает самым жестким требованиям по прочности, безопасности эксплуатации всего сооружения и долгому сроку службы без каких-либо вложений на ремонт и техническое обслуживание.

1. Варианты написания маркировки.

МСЦ 8 маркируют согласно строгим требованиям действующих стандартов – Серии 3.501.1-145, ГОСТ 22131-76. Все условия обязательны для исполнения. Варианты записи знаков следующие:

1. МСЦ 1,85-10;

2. МСЦ 1,85-8;

3. МСЦ 10;

4. МСЦ 8.

2. Основная сфера использования.

Стойки устанавливаются на железных дорогах общественного пользования. Применяют для А-, П- и АП-образных опор высоковольтных сигнальных ж/д линий автоблокировки. Смонтированные стойки идут под крепеж одно- или двухцепной линии. Используются также для размещения траверс.

3. Обозначение маркировки.

Кольцевые стойки МСЦ 81 маркируют по условиям действующих стандартов – Серии 3.501.1-145, ГОСТ 22131-76. Регламенты содержат правила формирования обозначения изделия. Знаки пишут ближе к нижнему окончанию стойки черной краской высокой износостойкости. Дополнительно может указываться тип армирования, а также вносят параметры бетона:

- стойкость к агрессивным средам буквенной комбинацией "К",

- стойки для работы в критически низких температурах до -55 градусов имеют маркировку "М",

- бетон, отвечающий жестким требованиям по стойкости к электрокоррозии, имеет обозначение "Э".

Расшифровка маркировки:

1. МСЦ – стойка железобетонная (мачта светофорная);

2. 10 – длина стойки, указывается в метрах.

Основные размерные характеристики:

Длина = 8000;

Диаметр верхний = 170;

Диаметр нижний = 290;

Вес = 630;

Объем бетона = 0,25;

Геометрический объем = 0,3944.

4. Характеристики применяемых материалов.

Стойки контактной сети МСЦ 8 изготавливают из бетонов тяжелых смесей ГОСТ 26633 класса прочности В30 методом центрифугирования. Исходные материалы получают из смеси высокомарочных портландцементов и мелкофракционных инертных наполнителей. Благодаря введению в состав специальных добавок удается достичь повышения эксплуатационных параметров бетона:

1. Стойкость к действию отрицательных температур – до 150 циклов замораживания-оттаивания. Морозостойкость – F150.

2. Стойки используются в условиях погружения в грунт с любым уровнем стояния подземных вод – марка водонепроницаемости не менее – W8. Повышение параметров стойкости бетона к поглощению влаги достигается путем проведения гидрофобной обработки бетонной поверхности элемента. Наносится также защитное покрытие в области фундаментной части длиной не менее 2,2 м.

3. Трещиностойкость. Изделие не крошится и не расслаивается долгие годы. На поверхности готовой стойки не должно быть крупных расселин и прочих дефектов. Производится отбраковка ЖБИ на стадии производства.

Усиление конструкции стойки МСЦ 8 выполняется путем применения стальных арматурных каркасов и плоских сварных сеток. Все металлические компоненты проходят антикоррозионную обработку. Закладные детали надежно изолируют, чтобы предотвратить разрушение звеньев при электрокоррозии. Бетонирование производится из расчета покрытия стальных конструкций слоем смеси на 30 мм. Заземление выполняется при помощи стального круга КУ 1 и КУ 2 диаметром 6 мм в количестве 6 штук. На конце имеется резьба для закрепления элементов.

Применяют следующие металлические детали усиливающего пояса:

- стальную напрягаемую проволоку класса Вр1400-1 ГОСТ 7348-81, для продольной укладки,

- горячекатаную проволоку класса Вр-I ГОСТ 6727-80, спирали по схеме С1 и упорные стержни диаметром 3 мм для поперечной вязки каркасов,

- прутки периодического диаметра класса А-100 и А-300 по ГОСТ 5781-82, для изготовления пространственного каркаса.

5. Хранение и транспортировка.

Перевозят стойки МСЦ 8 в горизонтальном положении спецтранспортом допустимой грузоподъемности. Элементы прокладывают деревянными подкладками, чтобы исключить их скатывание и падение. Борта также прокладывают досками, чтобы надежно оградить стойки от биения. Хранят продукцию данного вида штабелями высотой 1,6-1,8 метра, желательно в условиях склада.
