Н 200 (Альбом ПС 127)

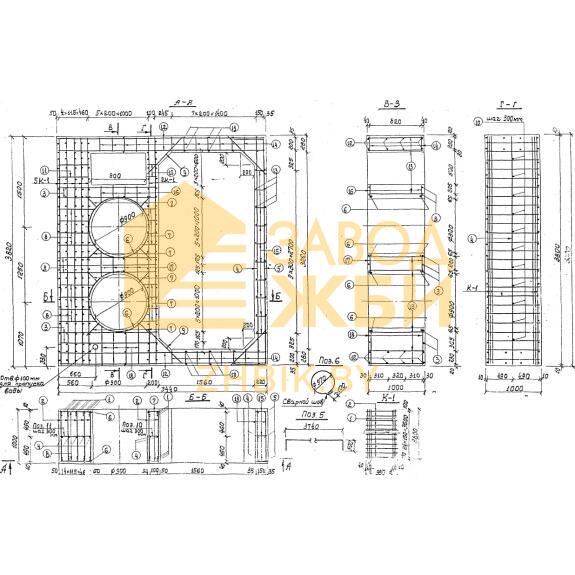

Неподвижные опоры Н 200 (Альбом ПС 127) относятся к группе высокопрочных унифицированных строительных материалов. По внешнему виду изделия представляют собой прямоугольные конструкции, имеющие сквозные отверстия прямоугольной формы, а также круглой формы диаметром от 610 до 1100мм. Дополнительно в теле изделий присутствуют малые отверстия диаметром 100мм для пропуска жидкости.

Применяются унифицированные неподвижные опоры при строительстве коллекторов сечением 3,0х3,2м разрезной системы. Элементы являются важной составляющей для фиксации труб, препятствуя их смещению в процессе эксплуатации. Неподвижная опора устанавливается в нижнюю часть коллекторной системы, и для обеспечения дополнительной гидроизоляции покрывается двумя слоями горячего битума за два раза. При разработке конструкций учитывались требований и рекомендации СН 301-65. При эксплуатации элементов в агрессивных средах следует учитывать требования СНиП II-28 73. Изделия рассчитаны на восприятие 3 группы усилий для каждого диаметра теплопроводов, что дает возможность использовать конструкции в широком ряде типовых проектов. Строительные материалы рассчитаны на эксплуатацию в сейсмических районах с толчками не более 6 баллов, с несущей способностью основания не менее 1,5 кгс/см2.

Маркировочное обозначение

На поверхность строительных материалов наносятся символы, позволяющие найти необходимые конструкции на складах и номенклатурных списках. Элементы маркируются шифрами, которые в совокупности знаков Н 200 (Альбом ПС 127) имеют следующую расшифровку:

1. Н - тип конструкции - неподвижная опора;

2. 200 тс - расчетное усилие на опору в тоннах сил.

Для исключения ошибок запрещено вносить произвольные корректировки в маркировочные знаки. Дополнительно прописывается масса, дата производства и штамп ОТК.

Особенности производства

Всю подробную информацию по изготовлению неподвижных опор для коллекторов Н 200 (Альбом ПС 127) можно узнать из Альбома ПС 127. По условиям регламента для производства конструкций следует применять стальные опалубочные формы, гарантирующие соблюдение всех геометрических пропорций, представленных на рабочих чертежах. Главным материалом выступает тяжелый бетон, имеющий марки по прочности на сжатие М200 и М300. Морозостойкость должна быть не менее F50.

Для придания конструкциям высокой прочности используются в их составе специальные арматурные каркасы, выполняемые из стали классов AII и AI. Диаметр стали зависит от типоразмера изделия. Важно гарантировать высокое качество продукции, следовательно, необходимо осуществлять поэтапный контроль всех стадий производства.

Перед поставкой потребителю элементы проходят приемосдаточные испытания, результаты заносятся в паспорта, предоставляемые заказчику. Не допускается наличие оголенного армирования и трещин. Качество лицевых поверхностей, и отклонения геометрический пропорций опор следует сверять по ГОСТ 13015.

Транспортировка и хранение

Складирование и транспортировка неподвижных опор Н 200 (Альбом ПС 127) должны осуществляться с соблюдением техники безопасности. Укладку необходимо производить в рабочем положении с обязательным использованием инвентарных деревянных подкладочных материалов, исключающих вероятность продольных и поперечных смещений, а также возникновение механических повреждений. Для погрузочно-разгрузочных работ необходимо применять специализированную технику, оборудованную захватными механизмами. Важно щепетильно соблюдать все требования и рекомендации СНиП III-A.11-70 при работе с железобетонными конструкциями.
