СВ 110-3,5 (ЛЭП 98.02)

Стойки железобетонные СВ 110-3,5 (ЛЭП 98.02) повсеместно используют в различных сферах строительства и теплоэнергетики. Без этих элементов многие направления не могут быть освоены в полной мере, так как высокая прочность и надежность железобетона пока не нашла своей достойной замены. Именно поэтому стойки СВ 110-3,5 (ЛЭП 98.02) для опор ЛЭП применяют в обязательном порядке. Это конические железобетонные столбы переменного сечения, которые используют для опоры линий электропередач.

Применение только деревянных опор экономически не оправдано, так как дерево даже со специальной обработкой служит не так долго, как железобетон, при этом стоит отметить, что данный материал может быть использован на "сложных" грунтах и в агрессивных условиях эксплуатации.

1.Варианты написания маркировки изделий.

Стойки СВ 110-3,5 (ЛЭП 98.02) , изготавливаемые из железобетона, изготавливают согласно ГОСТ 23613-79 и Серии 3.407.1-136, все условия обязательны к соблюдению. Маркировка включает специальное обозначение, где указывают тип изделия и его размерные группы. Написание строго не регламентируется и может быть выполнено несколькими вариантами:

1. СВ 110-3,6;

2. СВ 110-3,5;

3. СВ 110-3,5 AIII;

4. СВ 110-3,5 AIIIв;

5. СВ 110-3,5 АМ;

6. СВ 110-3,5 IV;

7. СВ 110-3,5-1.

2.Основная сфера применения.

Железобетонные стойки вибрированные СВ 110-3,5 (ЛЭП 98.02) разрабатывают и используют при прокладке и обустройстве линий электропередач напряжением от 0,4-10 кВт, а также при проведении монтажных работ осветительных электросетей. Применять данные изделия можно в различных средах, в том числе в условиях повышенной сейсмоактивности (вплоть до 7-9 баллов по шкале Рихтера), а также в ветреных районах l-lV типа, а также в условиях гололеда.

Заглублять переходные стойки СВ 110-3,5 (ЛЭП 98.02) можно в различные грунты, в том числе с повышенной кислотностью. Так как стойки проходят специальную обработку, то они служат достаточно долго, не разрушаясь и не теряя своих эксплуатационных характеристик. СВ 110-3,5 (ЛЭП 98.02) применяют для таких типов опор, как анкерно-угловые и промежуточные, на которые подвешивают провода воздушных ЛЭП.

Железобетонные столбы воспринимают существенные нагрузки, в основном это вырывающие деформации, поэтому для технологии изготовления данных элементов используют специальные бетоны, а также для соблюдения требований по прочности и долговечности стойки СВ 110-3,5 (ЛЭП 98.02) изготавливают унифицированными. Заявлен срок эксплуатации вибрированных стоек не менее чем 50-75 лет. Кроме этого, железобетонные стойки в зависимости от условий и требований проекта совместно используют такие изделия, как анкера цилиндрические АЦ-1 и плиты опорно-анкерные тип П.

3.Обозначение маркировки изделий.

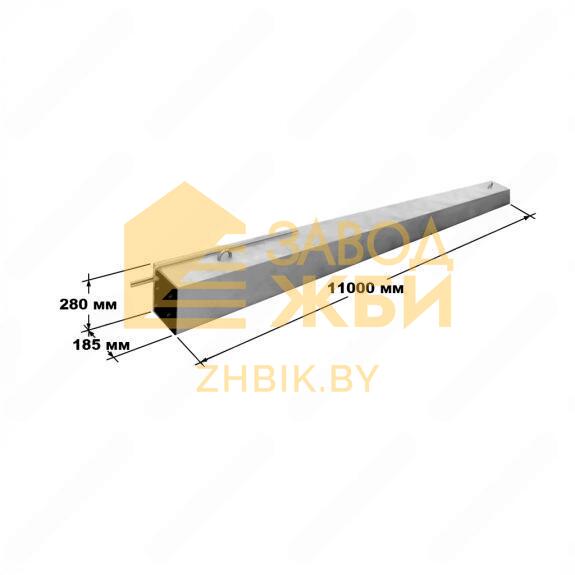

Стойки железобетонные для опор ЛЭП СВ 110-3,5 (ЛЭП 98.02) маркируют согласно действующему Стандарту – Серии 3.407.1-136 и ГОСТ 23613-79, указывают тип изделия СВ – стойка вибрированная, и размерная группа – 11000х185х280 , где:

1. 11000 – длина или номинальная высота изделия;

2. 185х280 – сечение изделия.

Дополнительно должны быть указаны такие параметры, как:

1. Расчетный изгибающий момент - 3,6 тс*м.;

2. Геометрический объем – 0,5698 ;

3. Масса изделия – 1125 ;

4. Объем бетона на одну стойку составляет 0,45 .

Маркировка наносится на боковую сторону стойки несмываемой черной краской, дополнительно наносят дату изготовления партии, товарный знак производителя и массу элемента.

4.Материалы и характеристика изделий.

Стойки железобетонные изготавливают по технологии вибропрессования. За счет высокого уплотнения бетонной смеси, изделия получают с высокими прочностными характеристиками. В качестве сырья используют тяжелые бетоны, мелкофракционный песок и гранитный щебень. Все это позволяет повысить морозостойкость и надежность стоек СВ 110-3,5 (ЛЭП 98.02) при длительной эксплуатации.

Основные характеристики бетона по ГОСТ 26633, а также в соответствии с установленными требованиями ТУ 5863-002-00113557-94:

1. Марка по прочности на сжатие – М300;

2. Класс бетона по прочности – не менее В25;

3. Морозостойкость – 200 циклов замораживания-размораживания, применение может осуществляться в условиях критически низких температур, до -55 градусов по Цельсию включительно;

4. Водонепроницаемость – марка W4, дополнительно выполняют гидрофобную защиту.

Для обеспечения прочности СВ 110-3,5 (ЛЭП 98.02) армируют согласно ГОСТ 23613-79. В качестве арматуры используют предварительно напряженные стальные прутки класса А-III, Ат-I, Ат-VI, Ат-V диаметром 10-14 мм. (некорродирующий металл для внешних петель и закладных деталей – болты, при помощи которых крепят изделия к фундаменту). В нижней части изделия используется проволочная арматура с обратной конусностью. Сталь и бетон обрабатывают специальными антикоррозионными составами.

5.Хранение и транспортировка.

Стойки вибрированные СВ 110-3,5 (ЛЭП 98.02) транспортируют при помощи спецтранспорта. Все торцы должны быть ориентированы в одну сторону. Машинная норма составляет – 17 изделий. При перевозке все элементы надежно фиксируют и прокладывают деревянными досками. Хранят стойки в штабелях, также прокладывая послойно деревянные доски или подкладки.
