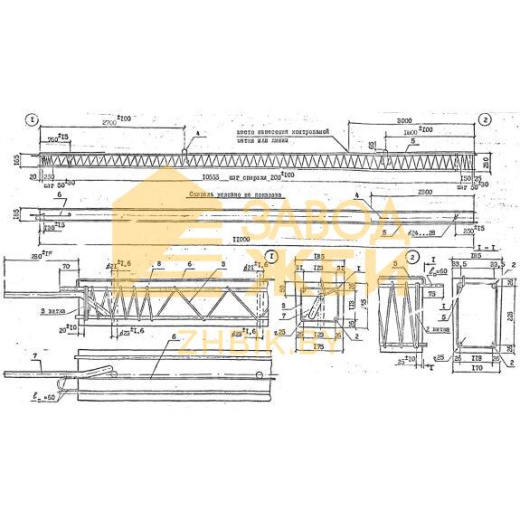

СВ 110-1 а (Арх 11.0463)

Стойки СВ 110-1 а (Арх 11.0463) представляют собой изделия прямоугольной вытянутой формы, выполненные из тяжелого бетона и усиленные эффективным армированием. Являются несущими конструкциями в составе одноцепных промежуточных и анкерного типа железобетонных опорах линий электропередач напряжением 6-10 и 20 кВ. Крепление проводов к данным стойкам предусмотрено на стальных накладках с использованием изолирующих подвесок. Так же в теле конструкций могут иметься отверстия для установки стальных деталей. Регламентировано использовать стойки СВ 110-1 а (Арх 11.0463) в I-V ветровых и I-IV по гололеду районах, с редкой и умеренной пляской проводов с неагрессивной и агрессивной средой. Более подробная информация по условиям эксплуатации приведена в нормативном документе изготовления.

Расшифровка маркировки

В соответствии с рабочими чертежами каждое железобетонное изделие обозначается маркой, которая имеет вид краткой записи основной информации о нем. Маркировка стойки СВ 110-1 а (Арх 11.0463) означает, что:

1. СВ - стойка;

2. 110 - длина (дм);

3. 1 - условное обозначение несущей способности;

4. а - замоноличенный штырь и 2 отверстия, которые располагаются у малого торца стойки.

На боковой поверхности, помимо марки стойки, должны быть указаны: товарный знак производителя, дата выпуска, печать ОТК. Надписи штампуются краской стойкой к воздействию ультрафиолетовых лучей и атмосферных осадков.

Материалы и производство

Документом, определяющим требования и стандарты к изготовлению стоек СВ 110-1 а (Арх 11.0463), является Арх 11.0463. Так как от качества исполнения данных строительных изделий будет зависеть безопасность и долговечность при эксплуатации линий передач электроэнергии, регламентировано осуществлять их производство заводами ЖБИ с обязательным проведением пооперационного контроля над качеством. За основу стоек берется тяжелый бетон с классом про прочности на сжатие В30. Метод для уплотнения бетонной смеси предусмотрен вибрирование, который позволяет избавиться от пузырьков воздуха, тем самым делает материал более прочными, влагостойкими.

Армирование стоек выполняется каркасами, продольные стержни которого предварительно напряженные и могут изготавливаться из стали классов АтVI и АтV, дополнительно применяется спираль из проволоки ВрI. Наиболее выступающий из конструкции напряженный стержень применяется в качестве проводника для заземления опоры. После распалубки к нему приваривается к верхней части дополнительный заземляющий проводник, в нижней части - выпуск. Кроме того в конструкции имеется закладная деталь - штырь, функция которого сопряжение.

В зависимости от степени агрессивности среды в проектной документации должен быть прописан метод защиты стоек от коррозии согласно с рекомендациями СНиП 2.03.II-85.

Готовая партия железобетонных стоек принимается отделом технического контроля на основании испытаний на прочность, жесткость, трещиностойкость, в соответствии с требованиями ТУ 34 09.10517-90.

Транспортировка и хранение

Готовые стойки СВ 110-1 а (Арх 11.0463) следует складировать в горизонтальном положении в штабелях. При их хранении, подъеме и перевозке необходимо избегать действий, которые могут привести к повреждению конструкций и их стальных элементов.

Транспортирование стоек необходимо проводить с соблюдением норм и правил по перевозке строительных конструкций, а так же технических условий погрузки и крепления грузов.
