СВ 90-3,2 АтVI

Стойки железобетонные СВ 90-3,2 АтVI повсеместно используют в различных сферах строительства и теплоэнергетики. Без этих элементов многие направления не могут быть освоены в полной мере, так как высокая прочность и надежность железобетона пока не нашла своей достойной замены. Именно поэтому стойки СВ 90-3,2 АтVI для опор ЛЭП применяют в обязательном порядке. Это конические железобетонные столбы переменного сечения, которые используют для опоры линий электропередач.

Применение только деревянных опор экономически не оправдано, так как дерево даже со специальной обработкой служит не так долго, как железобетон, при этом стоит отметить, что данный материал может быть использован на "сложных" грунтах и в агрессивных условиях эксплуатации.

1.Варианты написания маркировки изделий.

Стойки СВ 90-3,2 АтVI , изготавливаемые из железобетона, изготавливают согласно ТУ 102-465-88 все условия обязательны к соблюдению. Маркировка включает специальное обозначение, где указывают тип изделия и его размерные группы. Написание строго не регламентируется и может быть выполнено несколькими вариантами:

1. СВ 90-3,2;

2. СВ 90-3,2 AтVI;

3. СВ 90-3,2 а;

3. СВ 95-3,2 са.

2.Основная сфера применения.

Железобетонные стойки вибрированные СВ 90-3,2 АтVI разрабатывают и используют при прокладке и обустройстве линий электропередач напряжением от 0,4-10 кВт, а также при проведении монтажных работ осветительных электросетей. Применять данные изделия можно в различных средах, в том числе в условиях повышенной сейсмоактивности (вплоть до 7-9 баллов по шкале Рихтера), а также в ветреных районах l-lV типа, а также в условиях гололеда.

Заглублять переходные стойки СВ 90-3,2 АтVI можно в различные грунты, в том числе с повышенной кислотностью. Так как стойки проходят специальную обработку, то они служат достаточно долго, не разрушаясь и не теряя своих эксплуатационных характеристик. СВ 90-3,2 АтVI применяют для таких типов опор, как анкерно-угловые и промежуточные, на которые подвешивают провода воздушных ЛЭП.

Железобетонные столбы воспринимают существенные нагрузки, в основном это вырывающие деформации, поэтому для технологии изготовления данных элементов используют специальные бетоны, а также для соблюдения требований по прочности и долговечности стойки СВ 90-3,2 АтVI изготавливают унифицированными. Заявлен срок эксплуатации вибрированных стоек не менее чем 50-75 лет. Кроме этого, железобетонные стойки в зависимости от условий и требований проекта совместно используют такие изделия, как анкера цилиндрические АЦ-1 и плиты опорно-анкерные тип П.

3.Обозначение маркировки изделий.

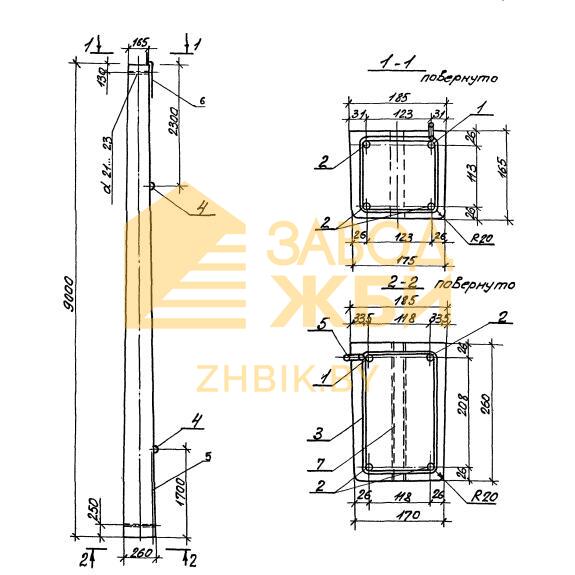

Стойки железобетонные для опор ЛЭП СВ 90-3,2 АтVI маркируют согласно действующему Стандарту – ТУ 102-465-88 указывают:

1. СВ - стойки железобетонные;

2. 90- длина, указывается в дц.;

3. 3,2- изгибающий момент, указывается в тонна-сила-метрах;

4. AтVI - арматура.

Дополнительно должны быть указаны такие параметры, как:

1. Геометрический объем – 0,4329 ;

2. Масса изделия – 900 ;

3. Объем бетона на одну стойку составляет 0,36 .

Маркировка наносится на боковую сторону стойки несмываемой черной краской, дополнительно наносят дату изготовления партии, товарный знак производителя и массу элемента.

4.Материалы и характеристика изделий.

Стойки железобетонные изготавливают по технологии вибропрессования. За счет высокого уплотнения бетонной смеси, изделия получают с высокими прочностными характеристиками. В качестве сырья используют тяжелые бетоны, мелкофракционный песок и гранитный щебень. Все это позволяет повысить морозостойкость и надежность стоек СВ 90-3,2 АтVI при длительной эксплуатации.

Основные характеристики бетона по ГОСТ 26633, а также в соответствии с установленными требованиями ТУ 5863-002-00113557-94:

1. Марка по прочности на сжатие – М300;

2. Класс бетона по прочности – не менее В25;

3. Морозостойкость – 200 циклов замораживания-размораживания, применение может осуществляться в условиях критически низких температур, до -55 градусов по Цельсию включительно;

4. Водонепроницаемость – марка W4, дополнительно выполняют гидрофобную защиту.

Для обеспечения прочности СВ 90-3,2 АтVI армируют согласно ГОСТ 23613-79. В качестве арматуры используют предварительно напряженные стальные прутки класса А-III, Ат-I, Ат-VI, Ат-V диаметром 10-14 мм. (некорродирующий металл для внешних петель и закладных деталей – болты, при помощи которых крепят изделия к фундаменту). В нижней части изделия используется проволочная арматура с обратной конусностью. Сталь и бетон обрабатывают специальными антикоррозионными составами.

5.Хранение и транспортировка.

Стойки вибрированные СВ 90-3,2 АтVI транспортируют при помощи спецтранспорта. Все торцы должны быть ориентированы в одну сторону. Машинная норма составляет – 17 изделий. При перевозке все элементы надежно фиксируют и прокладывают деревянными досками. Хранят стойки в штабелях, также прокладывая послойно деревянные доски или подкладки.
