ЩО 8-500-1 (3.006-1)

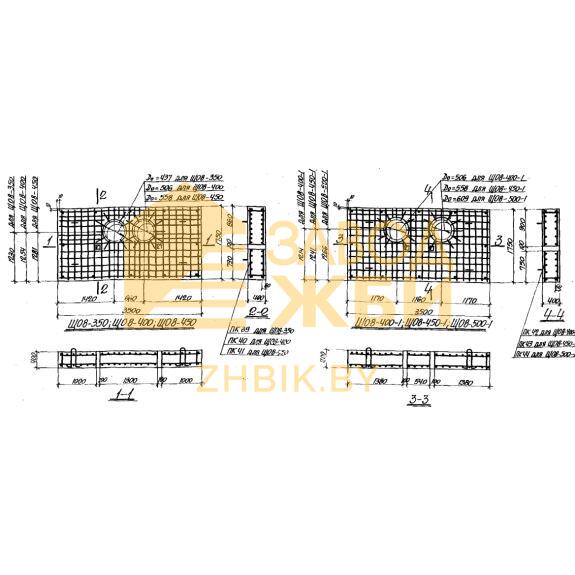

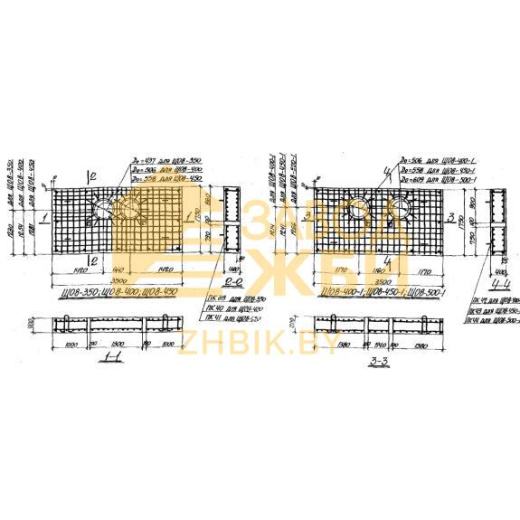

Опоры неподвижные щитовые ЩО 8-500-1 (3.006-1) относятся к ряду высокопрочных строительных материалов. Конструкции представлены в виде прямоугольника с размещенными в его центральной части симметричными отверстиями, необходимыми для пропуска труб.

Применяются унифицированные щитовые опоры при строительстве водопропускных сооружений с трубопроводами для тепловых сетей. Элементы обеспечивают надежную фиксацию труб, препятствуют их смещению в процессе эксплуатации, несмотря на давление грунта и другие факторы. Допускается эксплуатация изделий в зонах с сейсмичностью до 9 баллов. Конструкция опор разработана под каналы, заглубленные на 0,7; 1; 1,4; 1,7 и 2 м от поверхности грунта. Применение строительных материалов допустимо в сухих, влажных и водонасыщенных грунтах. При разработке и проектировании изделий учитывались требования нормативных документов СНиП 1-Г.7-62, а также СНиП 2-Г.10-62. Грунт вокруг неподвижных опор должен быть тщательно уплотнен до объемного веса скелета 1,65 т/м3.

Маркировочное обозначение

Быстро найти нужные строительные материалы на складах и в спецификациях позволяют правильно отображаемые маркировочные обозначения. Символы призваны донести ключевые характеристики конструкций. Совокупность знаков ЩО 8-500-1 (3.006-1) имеет следующую расшифровку:

1. ЩО - тип конструкции - щитовая опора;

2. 8 - порядковый номер типоразмера изделия;

3. 500 - величина условного прохода трубопровода.

Запрещено вносить произвольные изменения в маркировочные знаки. Дополнительно следует отражать массу, штамп отдела технического контроля и дату изготовления.

Особенности производства

С подробным процессом изготовления щитовых опор ЩО 8-500-1 (3.006-1) можно ознакомиться в Серии 3.006-1. Для достижения высокого качества готовой продукции следует применять стальные опалубочные формы, так как они позволяют передать все геометрические пропорции, прописанные на рабочих чертежах. Главным материалом выступает тяжелый бетон, имеющий марку по прочности на сжатие не ниже М200. Показатели водонепроницаемости и морозостойкости подбираются под индивидуальные эксплуатационные характеристики, а также с учетом климатических особенностей региона строительства.

Армируются неподвижные опоры пространственными каркасами, выполненными из ненапрягаемой горячекатаной арматуры класса AI, отвечающие требованиям ГОСТ 5781-81. Подъемные петли производится из стали марки ВКСт3сп. Все наружные поверхности конструкций, соприкасающиеся с грунтом, должны в обязательном порядке покрываться горячим битумом за два раза для обеспечения дополнительной гидроизоляции.

Перед поставкой конечному потребителю изделия проходят приемосдаточные испытания, все результаты фиксируются в паспортах, предоставляемых заказчику.

Транспортировка и хранение

Складирование и транспортировка железобетонных неподвижных опор в виде щитов ЩО 8-500-1 (3.006-1) должны осуществляться с безукоризненным соблюдением правил по технике безопасности. Складирование необходимо производить по специальным схемам, исключающим вероятность возникновения механических повреждений. Следует применять опоры в виде деревянных брусков, предотвращающих соприкосновение конструкций с грунтом. Для осуществления погрузочно-разгрузочных работ необходимо использовать специализированное оборудование и осуществлять подъём исключительно за строповочные петли. Важно надежно фиксировать строительные материалы в кузове транспортного средства до начала движения с целью исключения бой конструкций, а также возникновения продольных и поперечных смещений.
