3ПП 20

Плиты перекрытия колодцев 3ПП 20 необходимы для строительства технических сооружений. Колодцы различного назначения включают в состав кольца, днища и плиты перекрытий. Колодезные конструкции не могут эксплуатироваться без крышек, в противном случае это может привести к плачевным последствиям. Плита перекрытия играет немаловажную роль в обустройстве и строительстве колодцев, поэтому пользуется особым спросом.

Плиты перекрытия колодцев 3ПП 20 – это железобетонные элементы круглого сечения, оборудованные специальными отверстиями под установку чугунного или полимерного люка. Данные изделия обеспечивают быстрый и легкий доступ внутрь для проведения обслуживания сетей или коммуникаций, а также для проведения ревизии или ремонта сооружения.

1.Варианты написания маркировки.

Маркирование плит перекрытий 3ПП 20 производится согласно ГОСТ 8020-90 и Серии 3.900-3, согласно которому в обозначение входит буквенная аббревиатура и цифровая комбинация. Написание условных знаков может быть произведено следующими вариантами:

1. 1ПП 8;

2. 3ПП 20;

3. ПВК 8.

2.Основная сфера применения.

Плиты перекрытия колодцев 3ПП 20 – это отличное решение для того, чтобы равномерно распределить внешнюю нагрузку и передать ее на нижерасположенные элементы. Кроме того, данные изделия обеспечивают высокую безопасность. Плиты 3ПП 20 выполняют защитную функцию, перекрывая надежно сооружение.

В основном их применяют для обустройства смотровых водопроводных и канализационных колодцев, в которых прокладывают различные коммуникации и сети. В теле плиты имеется специальное отверстие, его перекрывают чугунным люком. Его расположение должно быть произведено заподлицо с поверхностью. Съем крышки производится при помощи специальных крюков. Это позволяет обеспечить сохранность люка и обеспечить защиту колодца от попадания внутрь мусора, случайных падений животных и людей, а также от обвалов грунта, проникновения лишней дождевой воды, грязи и пыли. Все элементы должны быть обязательно заводского изготовления, так как некачественные изделия приводят к быстрому выходу из строя технического сооружения. Не используются для прокладки под автодорогами, так как расчетная нагрузка значительно меньше нужных значений. Применяют в данном случае специальные опорные плиты.

3.Обозначение маркировки изделий.

Маркируют плиты перекрытий колодцев согласно ГОСТ 8020-90 и Серии 3.900-3. В обозначение входит указание типа изделий, размерный ряд в дециметрах. 3ПП 20 – плита опорная диаметром 2200 (числовые значения округляются до целого).

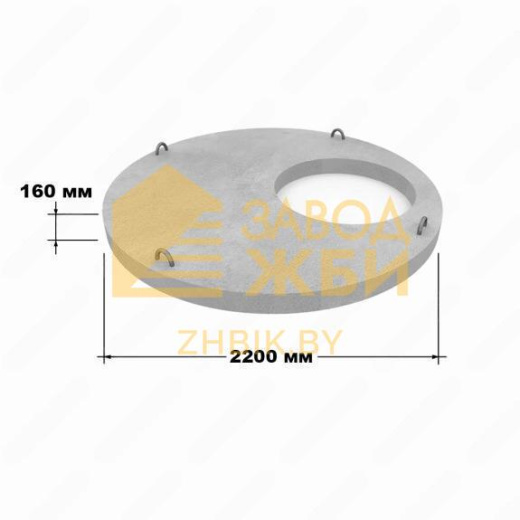

Основные параметры для крышек колодцев 3ПП 20 :

1. Высота – 160 ;

2. Диаметр – 2200 ;

3. Диаметр смотрового лючка – 700 мм. (типовые размеры позволяют использовать унифицированные изделия люков, лаз может быть расположен как в центре плиты, так и с краю изделия);

4. Геометрический объем – 0,7744 ;

5. Объем бетона, расходуемый на одно изделие – 0,51 ;

6. Масса – 1280 .

Дополнительно в маркировку могут быть включены буквы, обозначающие проницаемость бетона ("Н" – нормальная, "П" – пониженная, "О" – особо низкая). Буквенной комбинацией или арабскими цифрами могут быть указаны особые проектные особенности крышек колодцев, как например, закладные детали, ниши, вырезы и прочие. Все условные знаки наносят на боковую грань и указывают не только тип изделия, но и номер партии, товарный знак производителя, дату производства.

4.Основные материалы для изготовления и характеристики.

Изготавливают крышки 3ПП 20 из бетонов тяжелых марок – не менее чем М200 и М300. Класс по прочности на сжатие должен соответствовать пределам не менее чем В15. За счет того, что применяется технология вибропрессования, изделие получается прочным, надежным и долговечным. Бетон изготавливается из портландцементов, гравийного щебня и песка мелких фракций. Это позволяет получить стойкую бетонную смесь к различным атмосферным воздействиям.

Эксплуатация может производиться в условиях низких температур, так как плиты отличаются высокой морозостойкостью (не менее 100-200 циклов замораживания-размораживания). Проявляется стойкость и к длительному действию водной среды (водонепроницаемость не ниже марки W8-W8), могут использоваться для питьевых колодцев. Такое свойство как биостойкость позволяет применять изделия для колодцев 3ПП 20 в условиях агрессивных сред и отходов. Бетонные крышки не гниют и не подвергаются коррозии, поэтому имеют долгий срок службы.

Для обеспечения большей прочности крышки 3ПП 20 армируются сварными сетками из стали класса A-I, А-II, А- III по ГОСТ 5781-82. Поверх металлические прутки покрываются слоем бетона (не менее чем 2 см., уменьшению не подлежит). Арматура обрабатывается антикоррозионными составами.

5.Транспортировка и хранение.

Перевозят плиты 3ПП 20 с соблюдением техники безопасности с применением спецтранспорта. Штабель изделий не должен превышать 6 рядов, под нижний ряд укладывают деревянные доски толщиной не менее 40 см. Каждый слой также прокладывается изолирующими материалом. Не допускается сброс и навал элементов при погрузочно-разгрузочных работах. Хранение осуществляется в штабелях.
