2Д 56-33-2-1 с

Диафрагмы жёсткости 2Д 56-33-2-1 с — важный и зачастую необходимый конструктивный элемент многоэтажных зданий общественного или промышленного назначения. Основная функция данных железобетонных изделий — восприятие и передача фундаменту вертикального давления, создаваемого плитами перекрытий, лестницами и иными конструкциями, а также противодействие разрушению здания при сейсмических и ветровых горизонтальных нагрузках. Диафрагмы жёсткости являются своеобразным «скелетом» здания, поскольку обеспечивают его прочность, устойчивость и длительную благоприятную эксплуатацию. Внешне диафрагмы представляют собой плиту, снабжённую одной или двумя полками, в некоторых случаях — дверным проёмом. Номенклатурный ряд представлен широким спектром изделий, конструктивные особенности каждого из них отражены в буквенно-цифровой маркировке.

1. Варианты написания маркировки

Маркировка изделия выполняется в соответствии с требованиями Серии 1.020.1-2с/89 (Вып. 0-1, 4-1), а также ГОСТ 23009-78. Установленными техническими нормами предусмотрено несколько разных вариантов маркировочного обозначения изделий:

1. 2Д 56-33-1-2 с;

2. 2Д 56-33-1-1 с;

3. 2Д 56-33-2 с;

4. 2Д 56-33-2-2 с;

5. 2Д 56-33-2-1 с.

2. Основная сфера применения

Диафрагмы жёсткости 2Д 56-33-2-1 с применяют при строительстве многоэтажных домов, а также при возведении стен зданий производственного и вспомогательного назначения на промышленных объектах. Изделие производится с учётом эксплуатации в климатически холодных зонах (максимальная температура t=-40С).

Использование диафрагм Серии 1.020.1-2с/89 предусмотрено при значениях высоты типовых этажей 3,3; 3,6 и 4,2 м. Устанавливают данные железобетонные изделия в пролётах рам по всей высоте здания. Скрепление элементов с колоннами по вертикальному шву осуществляется посредством закладных изделий; в целях соединения изделий между собой по горизонтальному шву используют шпонки, расположенные снизу и выпуски арматур, расположенные сверху плиты. Диафрагмы жёсткости могут образовывать «Г» или «Т»-образную форму (в зависимости от количества полок). Панели первого типа применяют для установки вдоль лестничных маршей.

3. Обозначение маркировки изделия

Жёсткие диафрагмы обозначают согласно нормам, принятым в Серии 1.020.1-2с/89, а также ГОСТ 23009-78. Буквенно-цифровая комбинация содержит сведения о типе изделия и его основных характеристиках. На примере марки диафрагм жёсткости 2Д 56-33-2-1 с, из обозначения получаем следующую информацию:

1. 2 — двухполочная диафрагма.

2. Д — тип изделия — диафрагма жёсткости.

3. 56 — длина диафрагмы (дм).

4. 33 — высота диафрагмы (дм).

5. 2 — индекс диафрагмы по несущей способности (подробнее см. Серия 1.020.1-2с/89, Вып. 0-1).

6. 1 — отражает тип расположения (симметричное/ассиметричное) и геометрические размеры проёмов. (1 - симметричное расположение проема размером 1320х2380 мм; 2 — ассиметричное расположение проёма размером 1320х2380 мм; 3 - ассиметричное расположение проема размером 1920х2680 мм).

7. с — диафрагма, рекомендованная к строительству в сейсмических районах с активностью до 9 баллов.

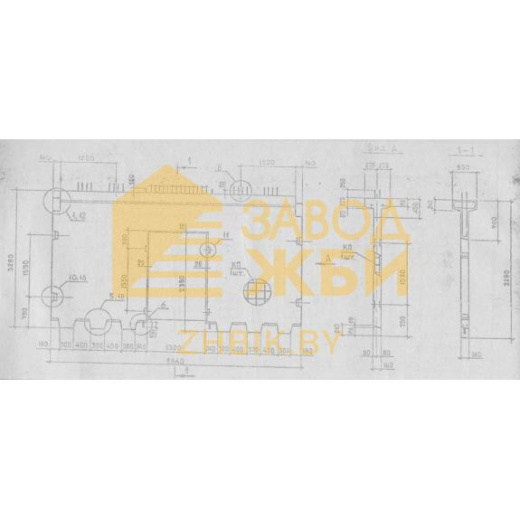

Основные параметры диафрагмы жёсткости 2Д 56-33-2-1 с:

Длина = 5560;

Ширина = 550;

Высота = 3280;

Вес = 7000;

Объем бетона = 2,8;

Геометрический объем = 10,0302.

4. Изготовление и основные характеристики

Диафрагмы жёсткости 2Д 56-33-2-1 с изготавливают в горизонтальных формах по поточно-агрегатной технологии. В качестве производственного материала принят бетон класса B 25, уплотнение смеси осуществляется при помощи площадочных и глубинных вибраторов. Для армирования изделий согласно ГОСТ 5781-82 применяют сварные каркасы, сетки, отдельные стержни и закладные изделия. Класс арматуры принят AI и AIII. Диафрагмы жёсткости Серии 1.020.1-2с/89 обладают пределом огнестойкости 2,5 часа. По степени огнеупорности данные элементы относятся к I типу.

В целом, панели данного типа обладают высокими прочностными характеристиками и способны выдерживать как вес вышестоящих конструкций, так и воспринимать природные нагрузки (снеговые, сейсмические, ветровые, грунтовые), обеспечивая устойчивость и долговечность зданий.

5. Транспортировка и складирование

Основное требование, предъявляемое к транспортировке и хранению диафрагм жёсткости — сохранение заводского качества продукции. В этих целях перевозка изделий, а также их складирование предусмотрено в специальных решётчатых кассетах в положении, максимально приближенном к вертикальному. Во избежание опрокидывания или смещения панелей относительно своего положение рекомендуется тщательно их укрепить.

Обязательным условием является размещение элементов таким образом, чтобы маркировка хорошо просматривалась со стороны проезда или прохода. Для перевозки диафрагм жёсткости 2Д 56-33-2-1 с в качестве автомобильного транспорта могут быть использованы полуприцепы с тягачами.
