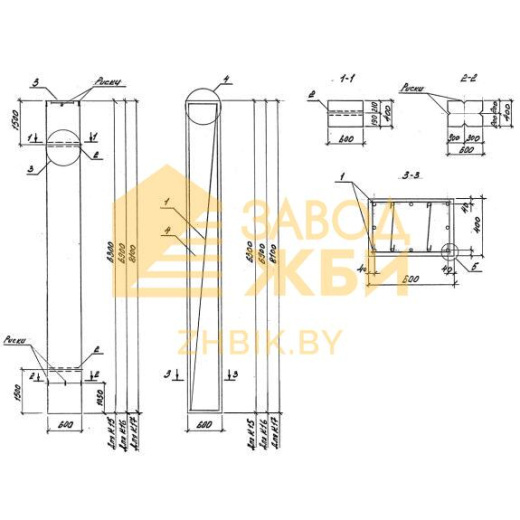

К 15-1

Колонны К 15-1 – являются незаменимыми составляющими при обустройстве несущих остовов одноярусных эстакад технологических трубопроводов. Они изготавливаются из железобетона в виде удлиненных изделий в форме прямоугольника. Колоны этого типа, зафиксированные в фундаментных блоках стаканного вида, в комбинации с иными комплектующими системы сооружения дают возможность создать довольно жесткие и устойчивые пространственные конструкции строений в один этаж высотой не выше 7,8 метров. Бетонные армированные колонны К 15-1 монтируются в зданиях с одним ярусом шагом в 12 либо 18 метров. Несмотря на относительно простую конструкцию, эти железобетонные изделия отличаются прекрасной устойчивостью к разнообразным механическим нагрузкам во время длительной эксплуатации. Такие повышенные характеристики достигаются благодаря наличию в их структуре пространственных армирующих каркасов из специальных сеток. В Серии 3.015-16.94 оговариваются разнообразные типовые конструкции колонн при возведении остовов эстакад в один ярус для технологических трубопроводов.

1. Варианты маркировки

После изготовления колонн К 15-1 на одной из боковой грани в обязательном порядке наносится буквенно-цифровая маркировка по специальной системе. В Серии 3.015-16.94 приведены различные примеры и правила ее исполнения при маркировке таких бетонных армированных изделий для одноярусных эстакад технологических трубопроводов. Этот документ рекомендует указывать на изготовленной продукции вид изделия, номер типоразмера, индекс предельной нагрузки, дату изготовления, массу.

1. К 15-1;

2. К 15-2.

2. Основная сфера применения

Армированные бетонные колонны К 15-1 Серии 3.015-16.94 широко применяются для обустройства надежных каркасов строений эстакадного типа для прокладки технологических трубопроводов, возводимых в один этаж высотой не выше 7,8 метров. Вертикальные опоры такого типа, установленные в фундаментные блоки стаканного вида, совместно с грамотно подобранными другими элементами сооружения дают возможность создавать просторные эстакады облегченных конструкций, но обладающие достаточной устойчивостью и жесткостью. В проектной Серии 3.015-16.94 приведены различные варианты типовых конструкций вертикальных опор, тонкости их подбора, особенности эксплуатации. Изучив внимательно этот нормативный документ, вы поймете, что бетонные армированные колонны К 15-1 можно использовать при возведении эстакад, как с условиями слабой степени агрессивности, так и среднеагрессивными средами, в широком диапазоне температур. Их допускается устанавливать в регионах с достаточно суровыми климатическими условиями. Они способны обеспечить довольно жесткий и надежный несущий остов для технологических трубопроводов даже в районах с расчетной сейсмичностью не выше 6 баллов.

3. Обозначение маркировка изделия

На армированные бетонные колонны К 15-1, изготовленные из железобетона, согласно с требованиями Серии 3.015-16.94 наносятся условные обозначения по буквенно-цифровой системе. Они информируют в краткой форме о виде изделия, типоразмере, индексе несущей способности.

Так, при расшифровке маркировки, указанной на боковой поверхности, железобетонных колонн К 15-1 мы можем узнать, что в данном случае эти символы обозначают следующее:

1. К – бетонная армированная колонна для возведения эстакад;

2. 15 – порядковый номер типоразмера изделия;

3. 1 – индекс их несущей способности.

Планируя прокладку технологических трубопроводов с использованием колонн К 15-1, необходимо учесть их справочные размеры и весовые параметры:

Длина = 6300;

Ширина = 600;

Высота = 400;

Вес = 3800;

Объем бетона = 1,51;

Геометрический объем = 1,512.

4. Изготовление и основные характеристики

Начиная организовывать производство железобетонных колонн К 15-1, желательно ознакомиться с технологическими тонкостями, нюансами сборки армирующих элементов, требованиями к условиям проведения испытаний и приемки требованиями, предоставленными в проектной технической Серии 3.015-16.94. Специалисты, разработавшие ее, рекомендуют при изготовлении этих армированных изделий использовать бетоны тяжелых марок, к примеру, В15-40. Рабочие смеси на их основе дают возможность получать железобетонную продукцию, обладающую высокой прочностью на сжатие. Это позволяет предать ей необходимую прочность, жесткость, устойчивость к образованию трещин. Применяемые марки бетона обеспечивают колоннам К 15-1 повышенную устойчивость к низким температурам, хорошую водонепроницаемость. Для предания им достаточной прочности в структуру бетонных изделий закладывают пространственные каркасы из армирующих сетов. Эти усиливающие элементы рекомендуется изготавливать из стальной арматурной холоднокатаной упрочненной катанки класса А-III, соединяемых с помощью ручных электросварочных установок либо методом обвязки специальными шпильками.

5. Транспортировка и хранение

Железобетонные крупногабаритные колонны К 15-1 рекомендуется складировать и перевозить, укладывая их в штабеля высотой не больше 5 ярусов. Во время укладки между ними необходимо прокладывать деревянные рейки толщиной не менее 50 мм. Подробнее с условиями хранения и транспортировки этих изделий можно ознакомиться в Серии 3.015-16.94, специально разработанной для всех составляющих одноярусных эстакад технологических трубопроводов.
