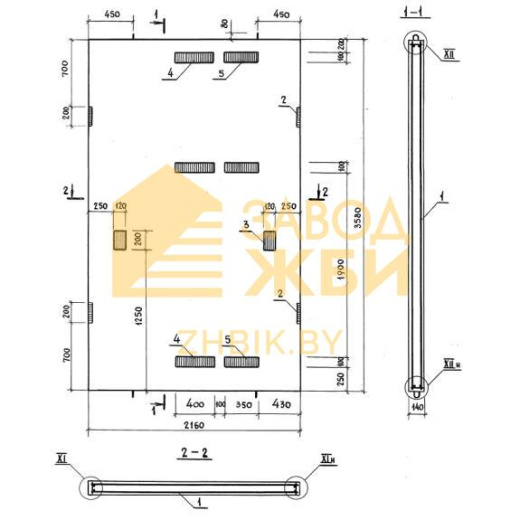

ПШЛ 100Гр-36-7 (1.089.1-2)

Панель ПШЛ 100Гр-36-7 (1.089.1-2) - это прямоугольная железобетонная конструкция, являющаяся частью сборной шахты лифта. В зависимости от расположения в плане здания данные изделия могут иметь ряд конструкционных особенностей в виде дверных проемов, дополнительных закладных деталей. Согласно нормативному документу изготовления запроектированы изделия для пассажирских, грузо-пассажирских, больничных, а так же грузовых типов лифтов с грузоподъемностью 500 и 1000 кг. Такие панели могут применяться для строительства, как в проходных, так и непроходных кабин с различным расположением противовеса (сзади, справа, слева).

Расшифровка маркировки

Условные обозначения (марки) железобетонных изделий состоят из буквенных и цифровым кодов, разделенных дефисом. Маркировка панели ПШЛ 100Гр-36-7 (1.089.1-2) включает в себе основную информацию, а именно:

1. ПШЛ - панель шахты лифта;

2. 100 - грузоподъемность в десятках кг;

3. гр - грузовой;

4. 36 - высота, округленная до целого числа (дм);

5. 7 - порядковый номер панели.

Индекс «а» в конце маркировки означает групповую установку пассажирских и грузовых лифтов.

Марка изделия, краткое наименование производителя, отпускной вес, печать ОТК: должны быть обозначены на всех панелях, поставляемых потребителю. Надписи необходимо наносить нестираемой краской при помощи штампов или трафаретов.

Материалы и производство

Серия 1.089.1-2 является документом, в котором прописаны основные требования и стандарты к изготовлению панелей шахт лифтов ПШЛ 100Гр-36-7 (1.089.1-2). Так как от уровня прочности и качества исполнения данный изделий во многом будет зависеть безопасность и эксплуатационный срок всего сооружения лифтовой шахты, регламентировано их производство в заводских условиях с проведением систематического пооперационного контроля. Для изготовления панелей предусмотрен тяжелый бетон с классами по прочности на сжатие В15, В25.

Армирование представляет собой совместную работу бетонного массива и металла и обеспечивает изделиям особую прочность и трещиностойкость. Армируются плиты шахты блоками, собранными на специальном стенде из плоских сеток и каркасов. В качестве арматуры запроектирована сталь классов АI, АIII. Для надежного соединения с другими строительными элементами в теле конструкции предусмотрены закладные детали и анкерные стержни, выполняемые из стали АI, АIII и полосовой стали Ст3пс5, которые должны иметь антикоррозийное покрытие согласно указаниям СНиП 2.03.11-85.

Готовые панели шахты лифта проходят приемку техническим отделом предприятия-производителя на основании итогов пройденных испытаний на прочность, жесткость, раскрытие трещин. Поставка продукции в теплый период года допускается при достижении бетоном 70% от проектной прочности бетона и 100% - в холодный период.

Транспортировка и хранение

Железобетонные панели шахты лифтов ПШЛ 100Гр-36-7 (1.089.1-2) регламентировано хранить на обустроенных площадках и складах в соответствии с рекомендациями, приведенными в Серии 1.289.1-2. Изделия укладываются в горизонтальном положении на деревянные прокладки, либо устанавливаются в вертикальном положении в специальные кассеты.

Подъем конструкций следует выполнять транспортом, оборудованным захватными приспособлениями, таким образом, чтоб нагрузка от собственного веса панели равномерно распределялась между четырьмя петлями.

При перевозке к месту монтажа изделиям должна обеспечиваться фиксация, исключающая их смещение, опрокидывание, трение.
