ШЛН 14-63а

Блоки шахт лифтов ШЛН 14-63а – это железобетонные конструкции, предназначенные для обустройства лифтовых шахт в зданиях разного назначения. Они представляют собой типовые материалы, выпуск которых регулируется действующим регламентом ГОСТ 17538-82. Номенклатурный ряд этого издания включает блоки, форма которых может отличаться в зависимости от функции, что они выполняют будучи элементами сборной шахты (нижние, верхние и средние - основные).

Как правило, верхние и нижние блоки представляют собой своеобразные квадратные рамки с широкими боковыми гранями, а в основных элементах дополнительно предусматриваются дверные проемы. Номинальная толщина стенок таких изделий всегда кратная 20 мм. Сборные железобетонные шахты должны обладать максимальной прочностью и надежностью, а потому к эксплуатационным характеристикам блочных элементов предъявляются очень высокие требования.

1. Варианты маркировки

Маркировочные обозначения наносятся на внутреннюю поверхность стенки готовых железобетонных изделий еще на стадии выпуска. Они помогают идентифицировать изделие и существенно ускоряют процесс сортировки строительных материалов. Марка железобетонных лифтовых блоков может изображаться в нескольких вариантах:

1. ШЛН 14-63;

2. ШЛН 14пр-63.

2. Основная сфера применения

Сборные шахты, обустроенные с помощью блоков ШЛН 14-63а, являются пассажирскими. Они предназначены для установки в жилых зданиях разного типа, высота этажей которых достигает 2,8 или 3 метров. Грузоподъемность лифтов для таких шахт может составлять 320, 400, 500 или 630 кг. Это также влияет на выбор рабочих чертежей, используемых при производстве блоков. Вместе с данными элементами применяются соответствующие плиты перекрытия, плиты приямка шахты и тумбы.

3. Обозначения маркировки изделия

Элементы сборных лифтовых шахт маркируются в соответствии с действующими на территории РФ стандартами. Марка традиционно состоит из буквенно-цифровых символов, стоящих в строго определенной последовательности, и несет информацию о типоразмере конкретного изделия, его основных технических особенностях. Марка ШЛН 14-63а расшифровывается так:

1. ШЛ – объемные блоки шахт лифтов;

2. Н – нижние;

3. 14 – высота в дм.;

4. 63 – грузоподъемность лифта (630 кг.);

5. пр - противовес с правой стороны;

6. а - срок применения ограничен.

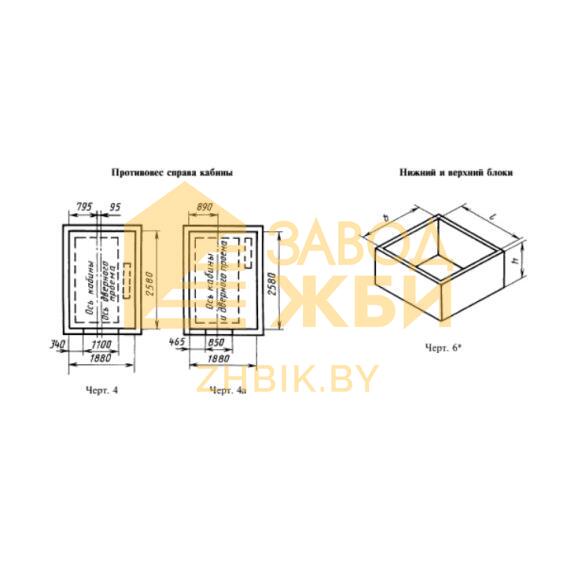

Дополнительные размерные показатели данного типа строительных материалов не менее важны. Они представлены следующими значениями:

Длина = 1730;

Ширина = 2680;

Высота = 1400;

Вес = 3200;

Объем бетона = 1,28;

Геометрический объем = 6,491.

4. Изготовление и основные характеристики

Согласно с техническими требованиями ГОСТа 17538-82 железобетонные блоки лифтовых шахт должны изготавливаться в современных заводских условиях. В зависимости от проекта они могут снабжаться дополнительными элементами фиксации и монтажа, или специальными отверстиями, предназначенными для установки различной электроаппаратуры. В качестве основного усиливающего каркаса используется горячекатаная сталь высоких классов. Выбор элементов армирования также во многом зависит от типа шахтового блока. Например, если для верхних элементов высотных зданий порой требуется наличие вентиляционных проемов, то нижние блоки должны снабжаться скобами для удобства при техническом обслуживании приямка.

Все арматурные элементы, включая строповочные петли и закладные изделия, помещаются в специальную опалубку для монолитного формования, фиксируются в проектном положении и заливаются бетонной смесью. При изготовлении применяется широко известная технология виброформования, позволяющая максимизировать прочность защитного цементного слоя и одновременно свести на нет все нежелательные воздушные включения и прочие дефекты. Для производства используется бетон класса В15. Повышенная морозостойкость и водонепроницаемость блокам не требуется, так как они предназначены для эксплуатации внутри зданий и не подвержены агрессивному влиянию внешней среды. После термической обработки и распалубки изделия проверяют на соответствие всем требованиям. Этот этап называется приемкой и строго регламентируется действующими нормативами. Лишь после успешного прохождения всех приемо-сдаточных испытаний, результаты которых тщательно регистрируются в соответствующей документации, блоки считаются готовыми к установке.

5. Транспортировка и хранение

Блоки шахт лифтов хранятся в рабочем положении на прочных деревянных подставках, толщиной не менее 30 мм. Большие габариты таких изделий практически исключают возможность установки штабелями: один на другой могут устанавливаться только верхние и нижние блоки, да и то не более чем в два ряда. При наличии строповочных петель толщина защитной деревянной прослойки между изделиями должна на 20 мм превышать их высоту. Погрузка осуществляется исключительно с помощью специальной подъемной техники, а при перевозки блоки следует подвергать жесткой фиксации.
