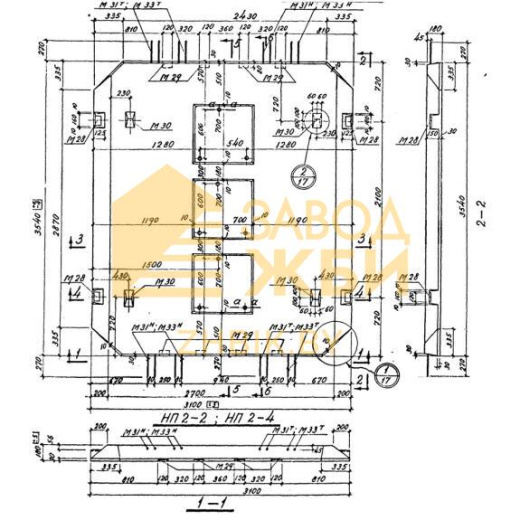

НП 2-4

Плиты надколонные НП 2-4 – это бетонные армированные металлом детали относительно сложной конфигурации применяемые при возведении промышленных зданий в несколько этажей с бесбалочными перекрытиями. На панели толщиной 180 мм прямоугольной формы на одной из длинных сторон срезаны оба угла под углом 45, а укороченная грань выполнена в виде плавного скоса. Вдоль края коротких сторон сделаны небольшие выступы с плавным переходом к основной поверхности. На этих утолщениях заложены неглубокие выборки с металлическими резьбовыми вставками. Такие же стальные закладные детали установлены в обнижениях на основной плоскости и скошенной грани.

Учитывая относительно большие габаритные размеры и значительный вес таких железобетонных деталей, в их структуре заложены строповочные металлические петли, упрощающие выполнение погрузочных, разгрузочные и монтажных работ. Подробнее с несколькими типовыми конструкциями надколонных плит есть возможность ознакомиться в проектной Серии 1.420-4.

1. Варианты маркировки

Любая изготовленная ж/б продукция обязательно условно кодируется специальной синей либо черной краской с применением буквенных и цифровых символов. Разнообразные варианты этой маркировки оговариваются в нормативной Серии 1.420-4.

1. НП 2-2;

2. НП 2-4.

2.Основная сфера применения

Бетонные армированные сталью плиты надколонные пользуются огромной популярностью при сборке конструкций межэтажных перекрытий в многоэтажных зданиях производственного назначения. Эти строительные изделия устанавливаются по краям зданий, поэтому они должны обладать довольно высокими стандартами устойчивости к перепадам температуры, воздействию влаги либо агрессивных сред. Современный бетон тяжелых марок способен обеспечить достаточно хорошие эксплуатационные характеристики. Поэтому эти бетонные армированные преднапряженные детали отлично зарекомендовали себя во время длительного периода использования.

С использованием плит надколонных собираются межэтажные рамы с жесткими узлами бесбалочного перекрытия в многопролетных несколько ярусных зданиях производственного назначения. Такие конструкции рекомендуется использовать в строениях со средой со слабой либо средней степенью агрессивности. После изготовления, несколько ж/б деталей, из произведенной партии, должны быть проверены под нагрузками на жесткость, прочность, трещиностойкость. Грамотный подбор плит надколонных НП 2-4 можно осуществить, воспользовавшись информацией предоставленной в проектной Серии 1.420-4. В ней можно найти схемы сборки пространственных каркасов, тонкости установки этих изделий.

3. Маркировка и основные обозначения

Соответствующие нормативные документы обязывают на любой изготовленной ж/б детали, применяемой при сборке конструкций межэтажных бесбалочных перекрытий в многоэтажных производственных зданиях, рекомендуют непременно условно кодировать, с применением буквенной и цифровой символики. Такое обозначение позволяет информировать в краткой форме: комбинацией буквенных символов – вид продукции и место ее использования в конструкции, а несколькими цифрами, разделенными «дефисом» – разновидность исполнения и индекс несущей способности.

Условное обозначение на плитах НП 2-4 позволяет узнать следующую информацию об изготовленных деталях:

1. НП – надколонные плиты;

2. 2 – разновидность исполнения;

3. 4 – номер несущей способности.

Такие ж/б детали имеют следующие эксплуатационные параметры:

Длина = 3100;

Ширина = 3540;

Высота = 180;

Вес = 4080;

Объем бетона = 1,63;

Геометрический объем = 1,9753.

4. Изготовление и основные характеристики

Производство железобетонных плит надколонных НП 2-4 рекомендуется выполнять со строгим требованиям технологии. Изготовление бетонной смеси для домостроения производственного назначения желательно выполнять на основе тяжелых марок с пределом на сжатие не ниже В20 с добавлением модифицированных добавок. В результате этого получается выносливый, прочный, трещиностойкий базис для строительных деталей.

Дополнительно достаточно высокие эксплуатационные параметры изделий такого типа достигаются за счет армирования горячекатаной сталью периодического профиля класса А-III либо А-I. С помощью такой арматуры собираются пространственные каркасы, свариваемые точечной контактной электросваркой. Такие металлические закладные элементы позволяют значительно повысить устойчивость к динамическим и статичным нагрузкам постоянного либо переменного действия. Все стальные элементы необходимо предварительно обработать антикоррозионным составом и покрыть защитным слоем бетона не меньше 15 мм.

5. Транспортировка и хранение

При складировании плит надколонных НП 2-4 под нижнюю плиту следует подкладывать деревянные подкладки. При перемещении изделий изготовленных из ж/б запрещено сбрасывать либо подтягивать волоком. Детали такого типа можно укладывать в штабеля высотой не более 2,5 м и не выше 10 ярусов. Детальнее с условиями хранения и транспортировки этих изделий можно ознакомиться в Серии 1.420-4, специально разработанной для всех составляющих конструкций безбалочных межэтажных перекрытий промышленных зданий в несколько этажей.
